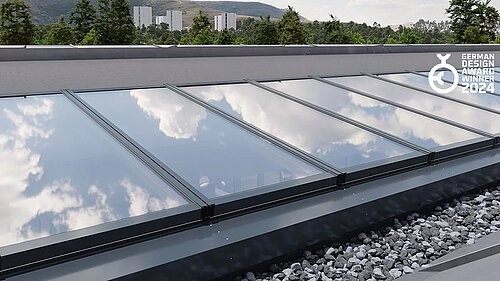

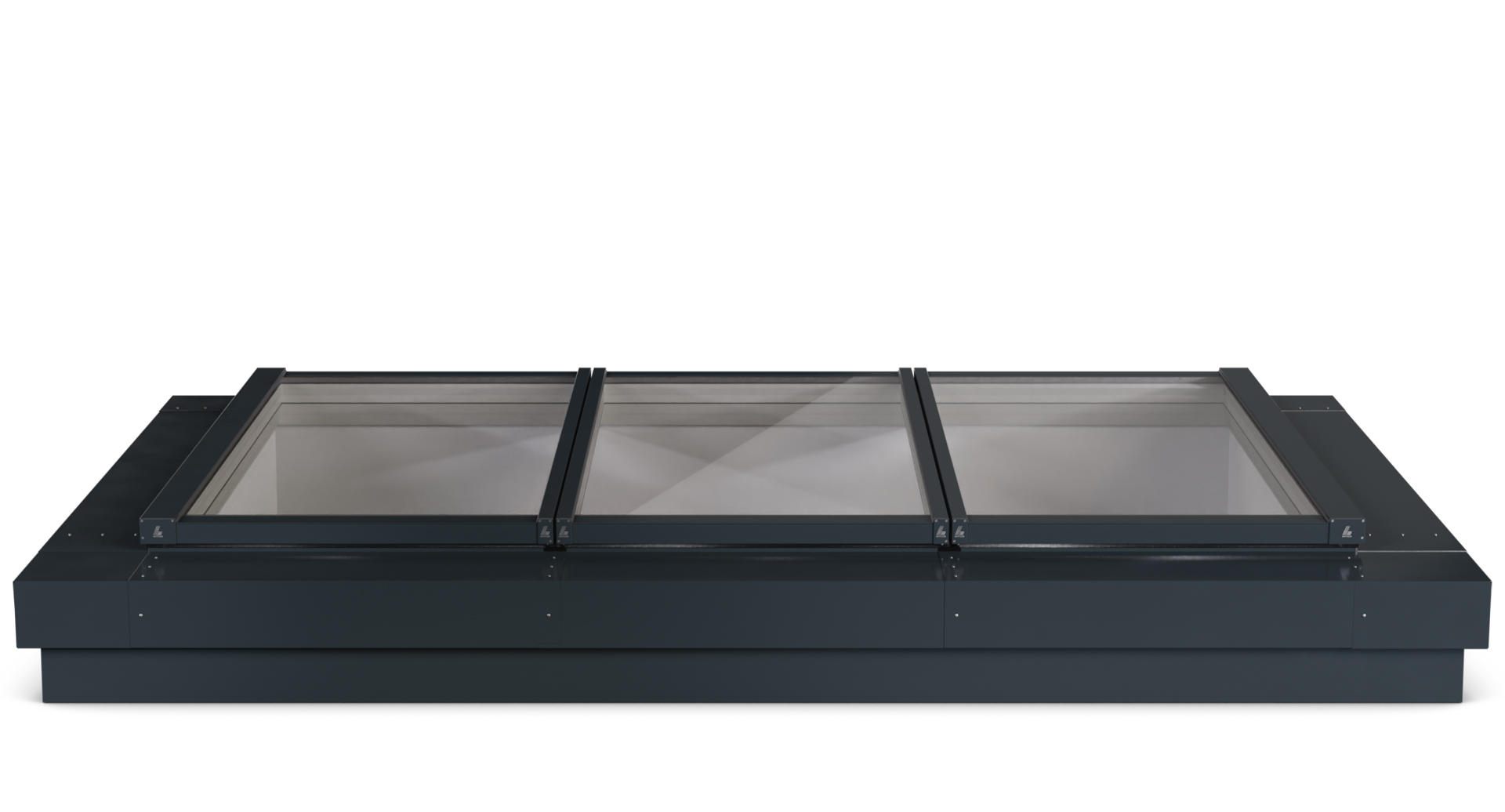

LAMILUX Modular Glass Skylight MS78

Det bedste fra to verdener


Fordelene på et øjeblik

Modular Glass Skylight MS78


Design

  • Samme udseende af oplukkelige og faste glasfelter med skjult motorintegration
  • Elegant let design og rumoplevelse med oplukkefelter med skjult integreret motorinstallation
  • Bæredygtigt produktdesign der sikrer nem adskillelse til recirkulering

Sikkerhed

  • Højeste sikkerhed i det første tætningslag takket være det overlappende afløbsprofil (SEP)
  • De bedste kvalitetsstandarder på grund af høj grad af præfabrikation

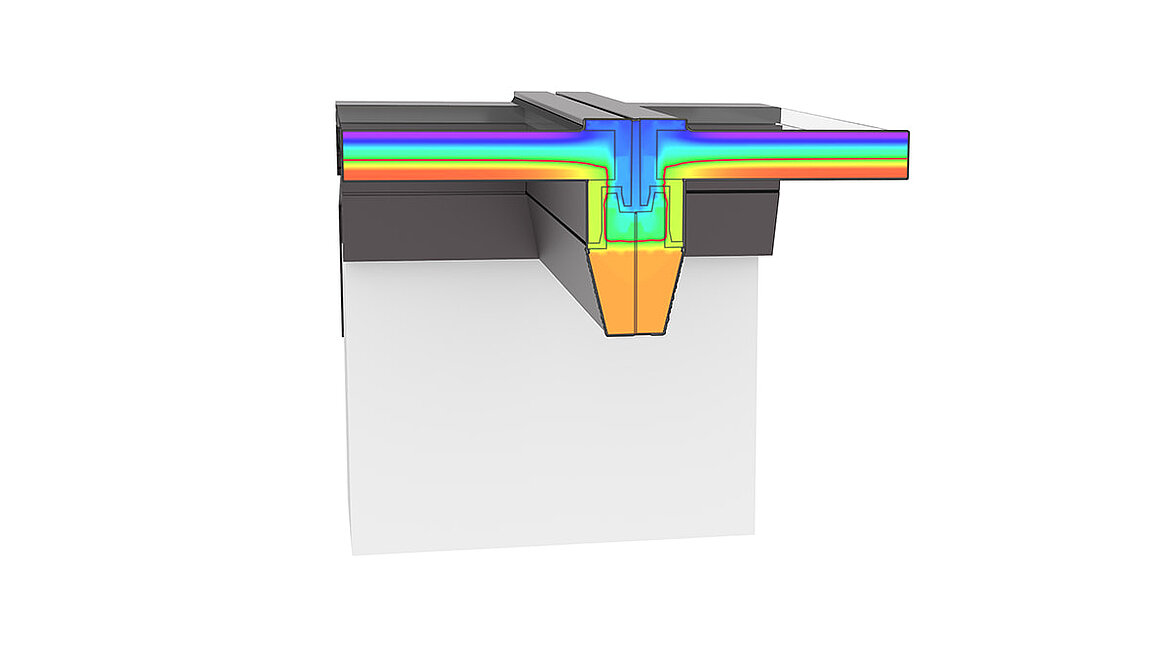

  • Energibesparelse takket være varmeisoleringsegenskaber væsentligt bedre end de lovmæssige krav i henhold til Bygningsreglementet (BR).
  • Sikkerhed takket være lang levetid for det samlede system

Komfort

  • Hurtig og præcis installation takket være V-rille og selvjusterende modulforbindelse (SMF)
  • Optimeret byggeproces med komplet montage fra taget i ét forløb inklusive damptæt afslutning
  • Enkel og sikker montage med komplet fugtsikring, isolering og damptæt afslutning
  • Direkte montage på bærende karmkonstruktion af beton, stål eller træ uden ekstra tilslutningsprofiler

Dagslysindfald & Frisklufttilførsel

  • Store glasfelter med modulstørrelser op til 1,30m x 3,00m
  • Store ubrudte lysflade med et minimum af bæreprofiler
  • Maksimal komfortventilation med fri placering af oplukkefelter

Modular Glass Skylight MS78

Unik kombination af velprøvede LAMILUX glasovenlys med nye innovative løsninger


Vi har i mere end 70 år leveret innovative ovenlysløsninger af højeste kvalitet.

Vi er aldrig tilfredse med status quo. Vi fortsætter med at udvikle vores ovenlysløsninger kontinuerligt for at tilbyde dig den mest avancerede tekniske løsning tilgængelig på markedet.

Fordi vi ønsker at begejstre dig ud over det forventede niveau og tilbyde dig og dine projekter mere: mere funktionalitet, mere energieffektivitet, mere design, mere dagslys, mere frisk luft, mere sikkerhed, mere variation, mere designfrihed.

For at opnå dette udvikler vi ikke kun hvert af vores ovenlyssystemer kontinuerligt, men kombinerer også de individuelle fordele ved hvert enkelt ovenlysvindue og supplerer dem med nye innovationer, der skaber den største samlede fordel for dig.

Mange succesfulde projekter bekræfter de unikke egenskaber ved vores ovenlyssystemer, LAMILUX Glass Skylight FE og LAMILUX Glass Roof PR60.

Vores glasovenlys LAMILUX Glass Skylight FE har kort leveringstid takket være forenklede og automatiserede processer, de bedste kvalitetsstandarder på grund af høj forarbejdningsgrad samt enkel og sikker montage med systemets eget tilslutningsteknologi.

Vores glastag LAMILUX Glass Roof PR60 giver dig stor arkitektonisk designfrihed til dine projekter med store dagslysarealer. Disse produktfordele har vi samlet og udvidet med nye innovative løsninger.

Resultatet er vores LAMILUX Modular Glass Skylight MS78, som forener det bedste fra de to pålidelige og gennemafprøvede ovenlyssystemer og derudover begejstrer med nye unikke løsninger.

Det nye LAMILUX glastag giver dig stor designfrihed, da det fås i en bredde på op til 3,00 meter med variabel længde.

Vores nye Modular Glass Skylight MS78 kan monteres med en hældning mellem 5° og 30° efter behov. Sammen med den flade overgang mellem glas og bæreprofilerne sikrer dette optimal vandafledning, der undgår snavsede kanter og sikrer renere glasflader.

For dig og dine projekter giver Modular Glass Skylight MS78 optimal dagslysindfald takket være de store glasarealer i modulerne samt fulde lysflader gennem felter uden unødvendige bæreprofiler.

Du kan frit planlægge antallet af oplukkefelter i din skræddersyede MS78-konstruktion, også direkte ved siden af hinanden. På denne måde skaber LAMILUX Modular Glass Skylight MS78 maksimal ventilation og en fremragende tilførsel af frisk luft til din bygning.

Vores Modular Glass Skylight MS78 imponerer ikke kun med hensyn til dagslys og frisk luft, men sætter også nye designstandarder.

Fordi den naturlige modulintegration i MS78 skaber en homogen æstetik både indefra og udefra med ventilation og faste elementer. De fuldt integrerede motorinstallationer på oplukkefelterne sikrer yderligere designfrihed.

Når det kommer til sikkerhed, scorer LAMILUX Modular Glass Skylight MS78 også højt. Det giver højeste sikkerhed fra det første tætningslag takket være et overlapningsprofil for dræning, bedste kvalitetskrav på grund af høj forarbejdningsgrad samt holdbare og lette at vedligeholde materialer og overflader.

Derudover nyder du godt af korte leveringstider takket være slanke, automatiserede processer samt enkel og sikker tagintegration med det Modular Glass Skylight MS78 systemegne tilslutningsteknik.

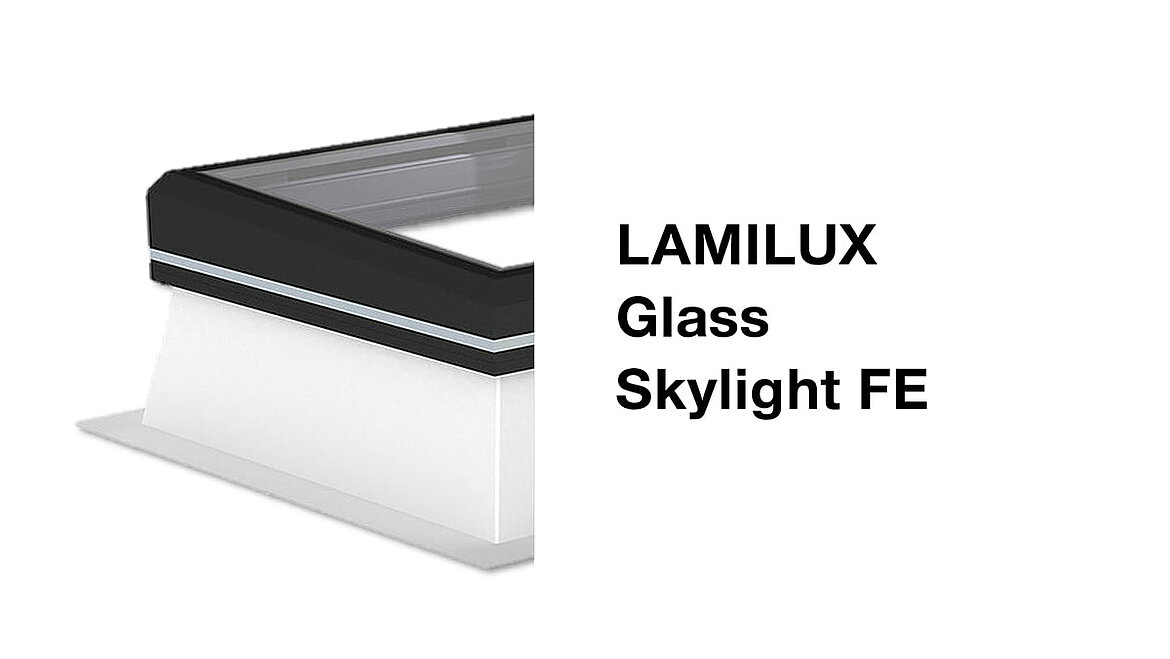

Drag fordel af fordelene ved det flade tagvindue FE

  • Kort leveringstid takket være enkle og automatiserede processer
  • Bedste kvalitetsstandarder på grund af høj færdigfabrikation
  • Nem og sikker montage med komplet tilslutningsløsning

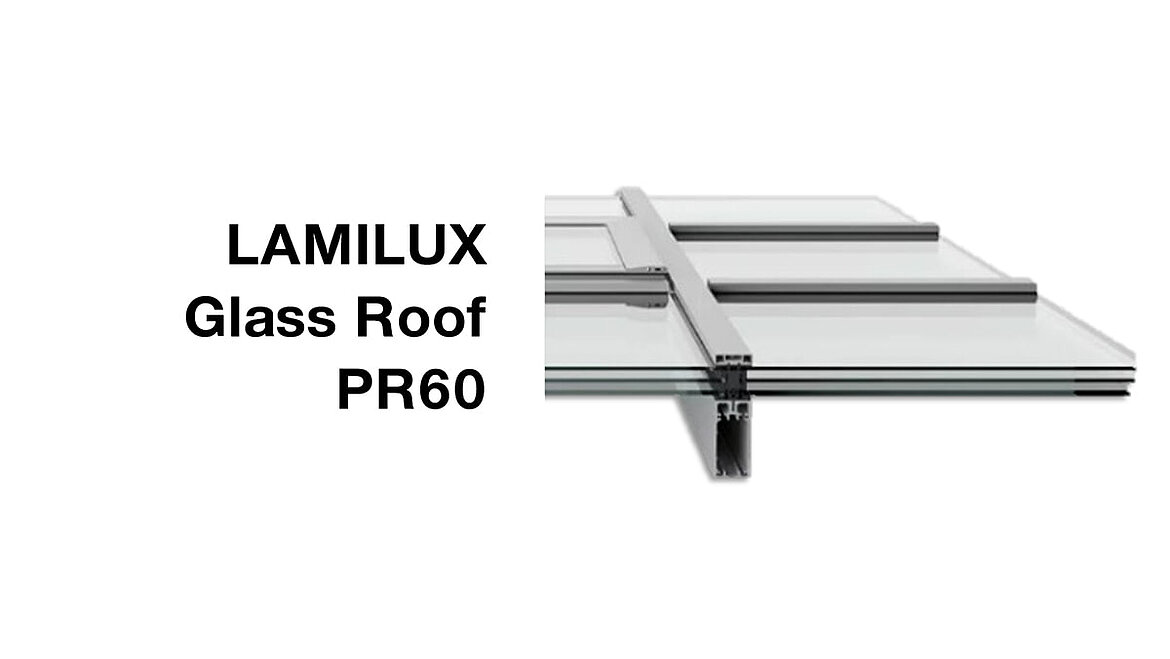

Drag fordel af fordelene ved glastaget PR60

  • Store lysarealer takket være store rudestørrelser
  • Velafprøvet afdræning med to afløbsniveauer
  • Høj ventilationskomfort gennem fleksibel indbygning afoplukkefelter

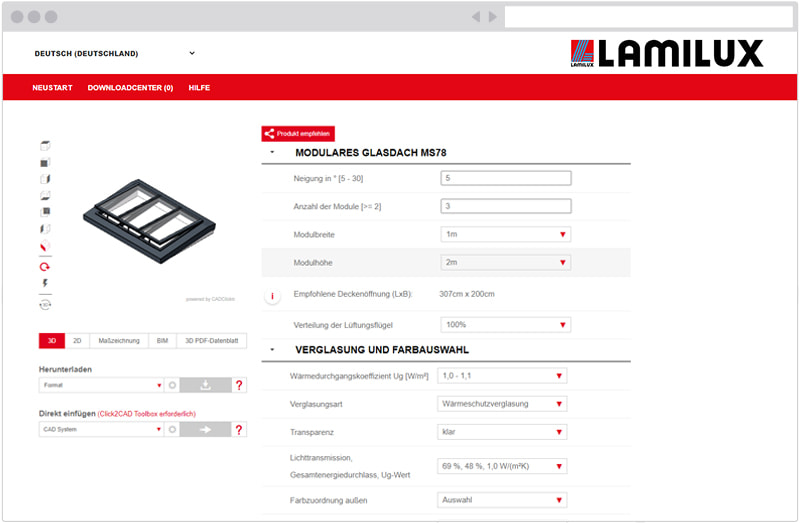

Produktkonfigurator

Skab individuelle produktvarianter, guidet af en dynamisk dialog med realtids-3D-forhåndsvisning. Del derefter med et enkelt klik, anmod eller download BIM-objekter, 2D- og 3D-CAD-modeller, billeder, måltegninger eller datablade i det ønskede filformat.

Højdepunkt for alle planlæggere

Med eller uden BIM - PDF-databladet med alle tekniske egenskaber inklusive aktivt 3D-model, måltegning og link tilbage til konfigurationen er det ideelle alt-i-et dokument for din ønskede produktvariant. Generer det selv nu 24/7.

Udstyrsvarianter

Modular Glass Skylight MS78

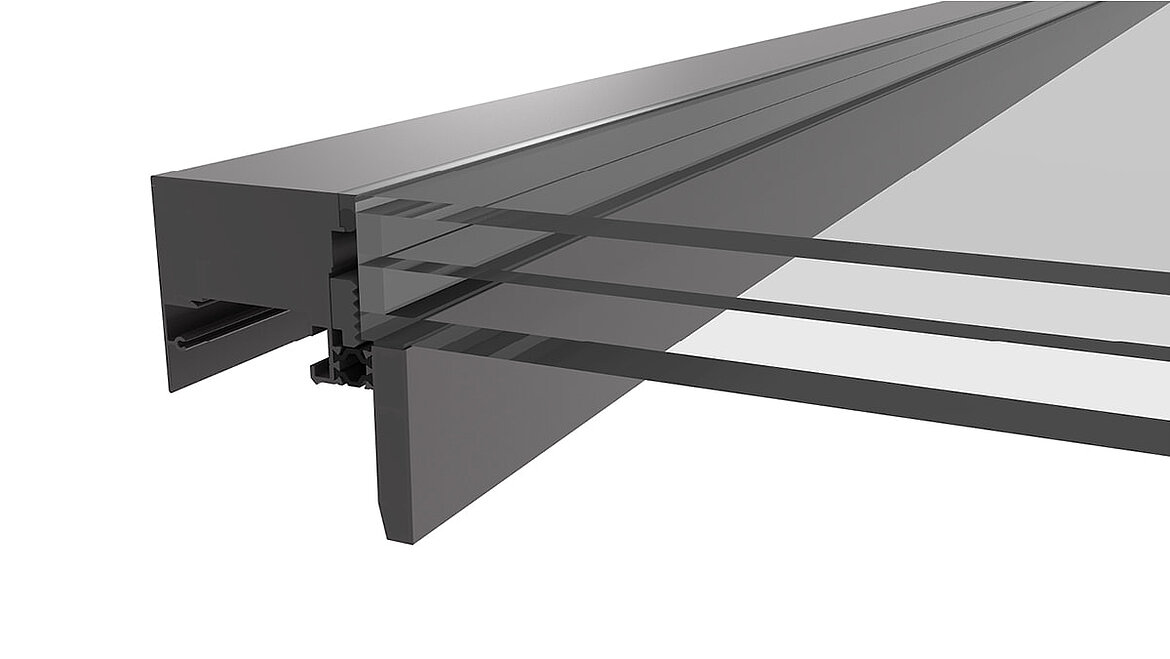

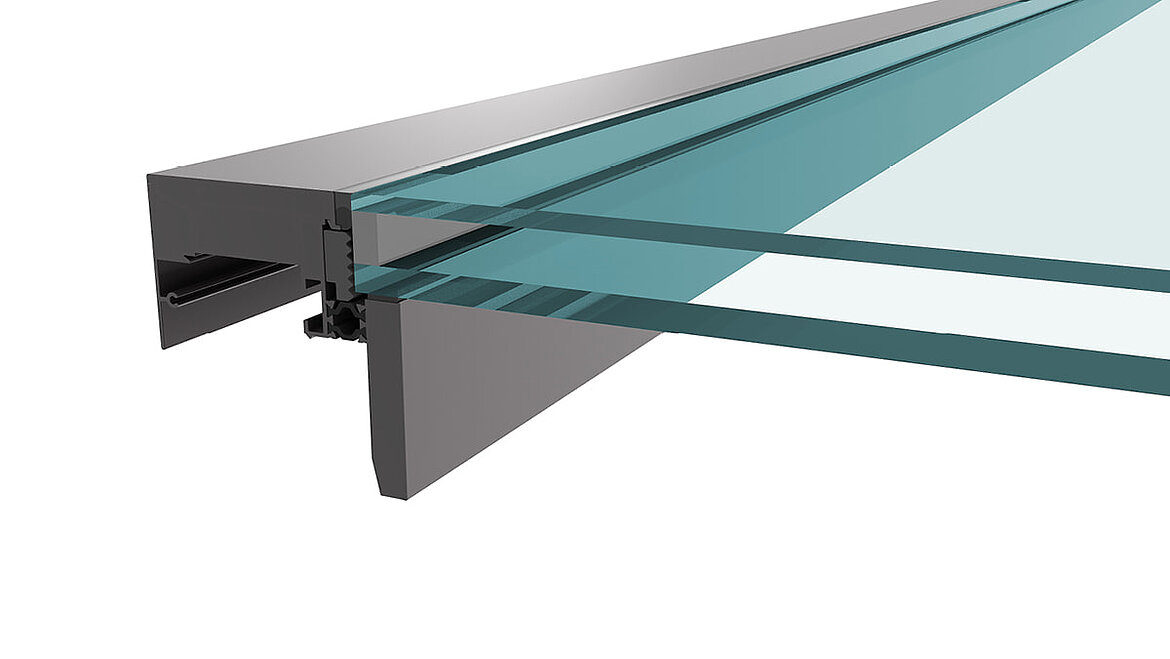

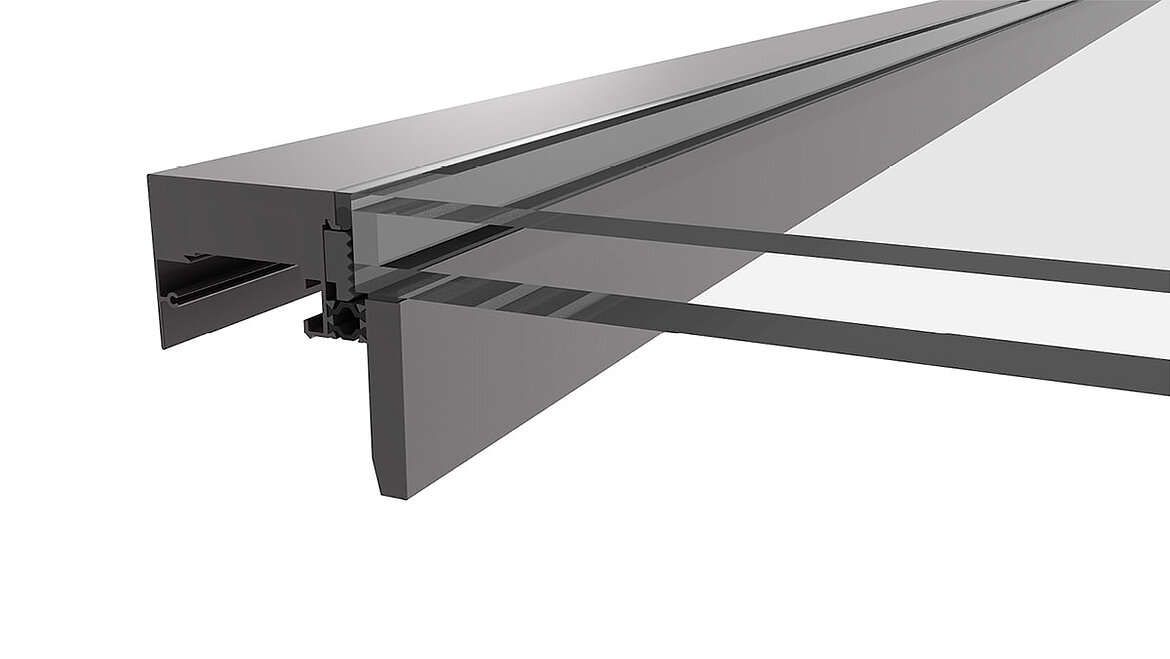

Glasvarianter

Vores udvalg af glas tager individuelt hensyn til følgende aspekter:

  • Dagslysindfald - Transparens og lysdispersion
  • Energieffektivitet / Varmeisolering
  • Solbeskyttelse / Varmebeskyttelse
  • Lydisolering
  • Permanent faldsikring

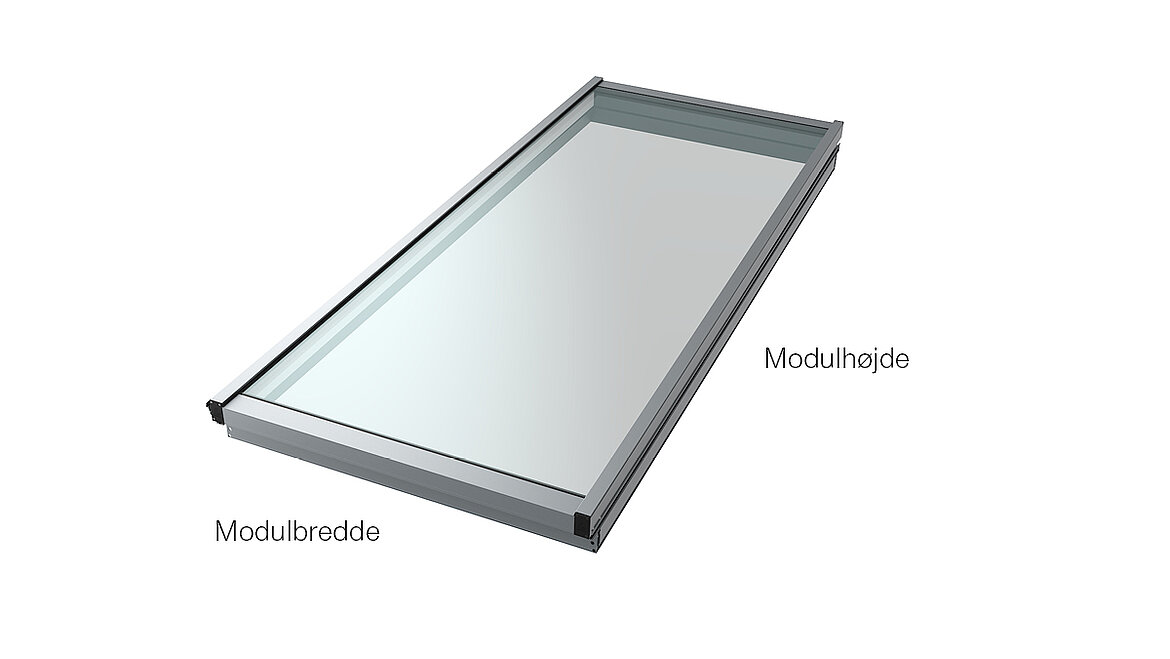

Dimensioner

Vores LAMILUX Modular Glass Skylight MS78 udføres som et skrålys og fås i en bredde på op til 3,00 meter med variabel længde, hvilket gør det perfekt egnet til en lang række anvendelser. Den frie konfiguration af bredde og længde giver dig stor frihed til at fuldende dit projekt med et individuelt ovenlys, der er skræddersyet til dine behov og arkitektoniske krav. Vores nye LAMILUX Modular Glass Skylight kan monteres med en glasvinkel på mellem 5° og 30° efter behov. Sammen med den flade udformning af glasfladen og profilen på tagets forkant giver dette optimal vandafledning, der forhindrer snavs og sikrer renere glasflader.

Alle længder og bredder kan kombineres.

Modulbredde (meter)
0,6750,750,800,901,00
1,101,201,30
Modulhøjde (meter)
0,700,901,101,301,50
1,701,902,002,102,30
2,402,502,703,00

Tilbehøret

Modular Glass Skylight MS78

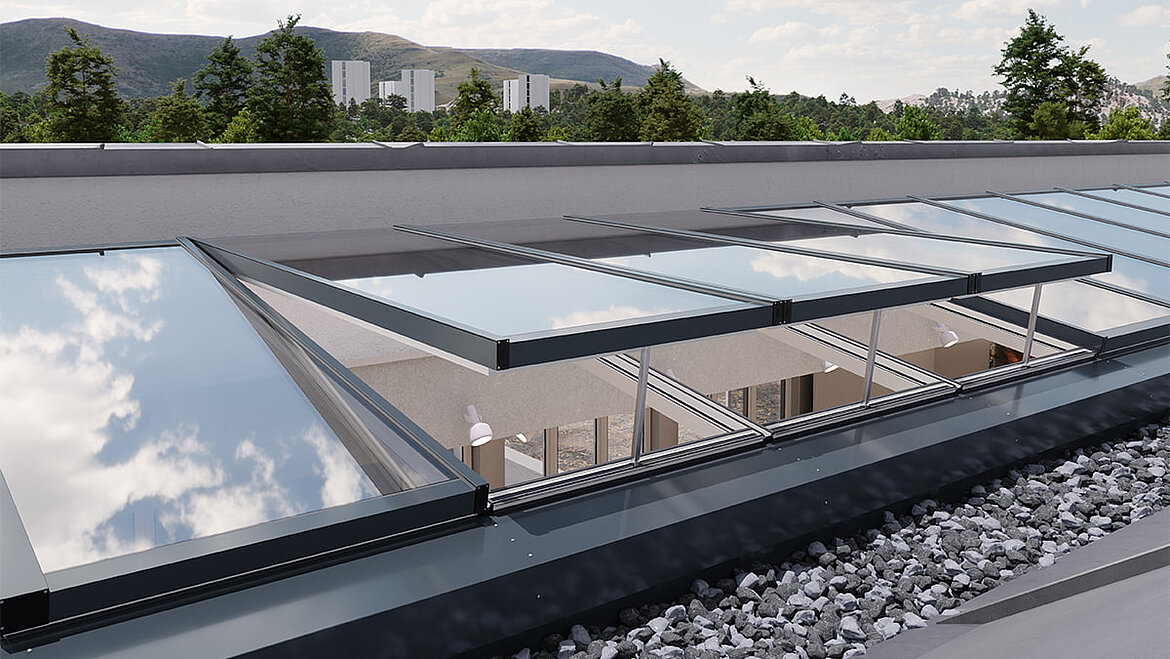

Oplukkefelter

Vores system tilbyder dig maksimal ventilation og fuld fleksibilitet. Oplukkefelterne kan placeres i det antal du ønsker direkte ved siden af hinanden, uden at der er behov for faste felter imellem. Alligevel er de integreret på en måde, der tillader dem at fungere uden ekstra oplukkeramme, hvilket betyder, at hele ventilationsoverfladen og lysfladen fra det bærende profilsystem frigives. Dette gavner også æstetikken: oplukkefelter og faste felter ser ens ud og danner et harmonisk helhedsbillede. Selv motorerne forstyrrer ikke dette billede. De muliggør en effektiv åbningshøjde på 250 mm og er integreret skjult i profilsystemet. Denne kombination gør oplukkefeltet til en nyhed inden for glastage.

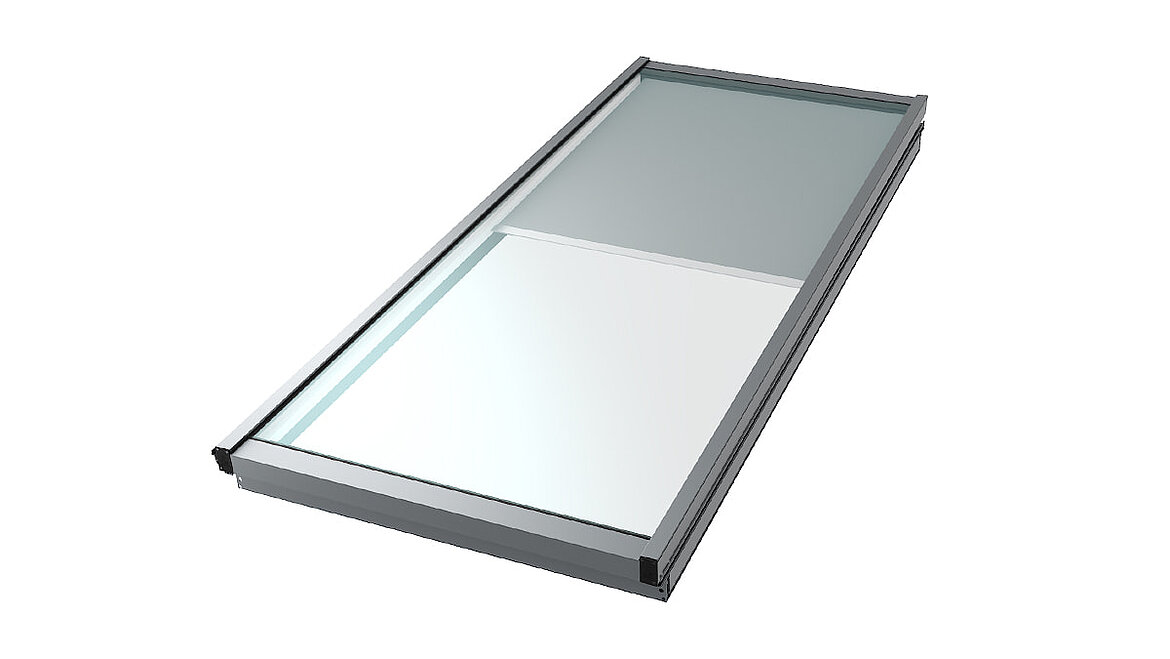

Indvendige rullegardiner

Modular Glass Skylight MS78 kan valgfrit udstyres med en indvendig rullegardin for optimal syns-, sol- og blændingsbeskyttelse. Vores rullegardinsystem til LAMILUX Modular Glass Skylight MS78 er fint og æstetisk designet og passer ind i det samlede udseende af glastaget. Solbeskyttelsen til Modular Glass Skylight MS78 kører på tynde tråde og tager derfor næsten ingen lysareal, når den er åben. Vores indvendige rullegardiner tilbyder en række fordele ved afblænding af dine inderum. Installation af en rullegardin reducerer solens indstråling og mindsker varmeudviklingen inde i rummet. Samtidig undgås blænding, som kan opstå ved direkte sollys.

De tekniske detaljer

Modular Glass Skylight MS78

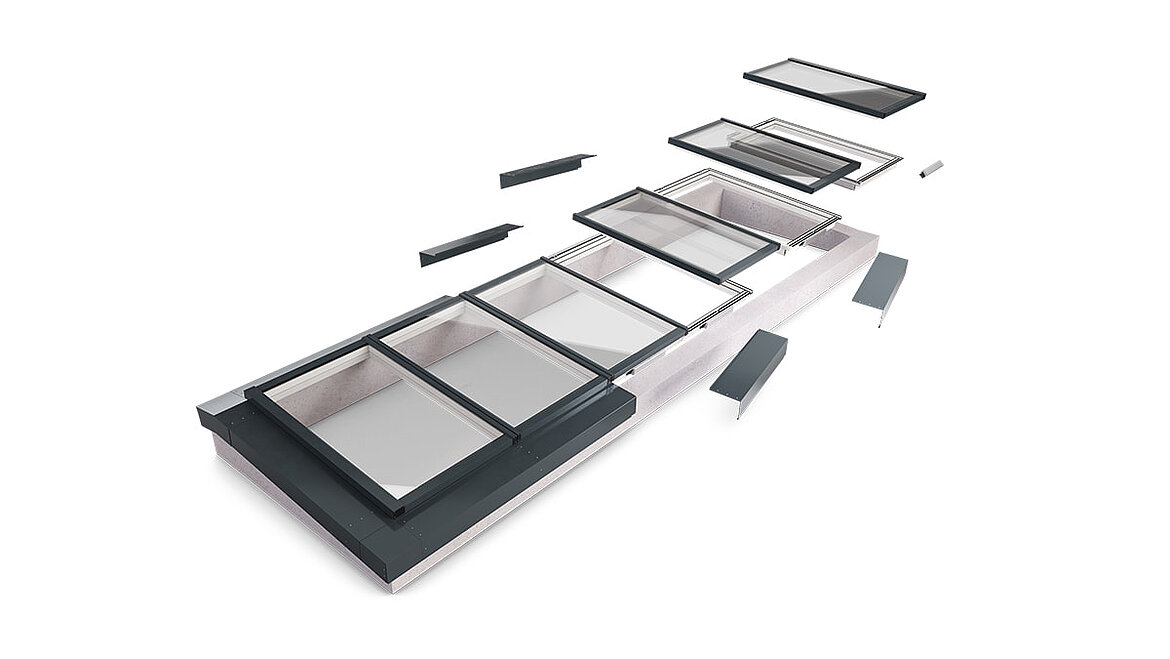

Opbygning modulært system

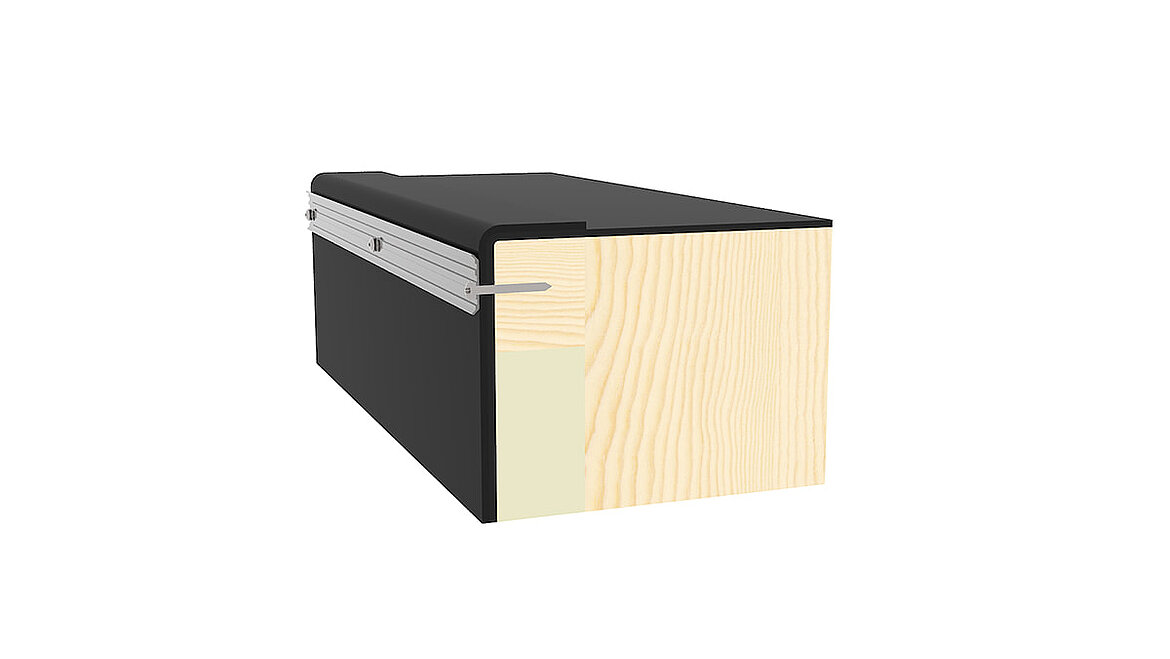

Bygningsforbindelse

Vores LAMILUX Modular Glass Skylight MS78 kan takket være innovative lastkonvertere installeres direkte på bæredygtige underlag såsom beton, træ og stål uden behov for yderligere profiler. På grund af den særlige konstruktion af vores glastag kræves der ikke ekstra profiler for at skabe et stabilt og sikkert forbindelse og for at kompensere for tolerancer i underlaget. Dette sparer tid og omkostninger ved installationen og giver dig større fleksibilitet til valg af underkonstruktion.
